Cara Kerja Seven Segmen

Tampilan yang lebih menarik dari LED adalah seven segmen. Dengan seven segmen Anda dapat menginformasikan apa yang sedang terjadi dengan angka-angka yang menarik daripada sekedar menyala seperti LED.

Seven segmen, seperti namanya, merupakan sebuah piranti luaran yang tersusun dari tujuh (seven) buah LED berbentuk garis (segmen). Tujuh buah LED tersebut (diberi huruf A sampai G) dijadikan satu pada salah satu kutubnya. Jika tujuh buah LED tersebut digabung pada kutub anodanya maka seven segmen tersebut diberi istilah dengan seven segmen common anoda. Sebaliknya, bila tujuh buah LED tersebut digabung pada kutub katodanya maka seven segmen tersebut diberi istilah dengan seven segmen common katoda, seperti yang ditunjukkan oleh gambar di bawah ini.

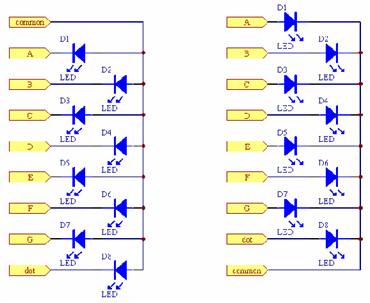

Seven segmen common anoda dan common katoda

Bentuk fisik seven segmen

Menghubungkan seven segmen common katoda ke mikrokontroler
